Antiferromanyetik materyallerin alanlarını değiştirmek için iki ana mekanizma bulunmuştur. Bu mekanizmaların hangisinin baskın olduğu farklı zaman dilimlerinde belirlenmiştir.
Araştırmacılar, spin-yüklü akım darbeleri uygulayarak antiferromagnetleri farklı durumlar arasında döndürmeye çalışır. Spin-yörünge torku (SOT) olarak bilinen bir fenomen aracılığıyla bu akımlar, alt kafes magnetizasyonlarını yeni konfigürasyonlara çevirir. Ancak, darbeler yeterince uzun olduğunda dirençli ısınmanın neden olduğu mekanik gerim, SOT ile veya olmadan da alt kafesleri yeni konfigürasyonlara geçirebilir.
Martin Jourdan ve ekibi, bu mekanizmaları Mn₂Au adlı antiferromanyetik ince filmler üzerinde incelemişlerdir. Bu materyal, iletkenliği, inversiyon simetrisini kıran manganez alt kafesleri ve güçlü spin-yörünge etkileşimi olan altın alt kafesleri nedeniyle avantaj sağlamaktadır.

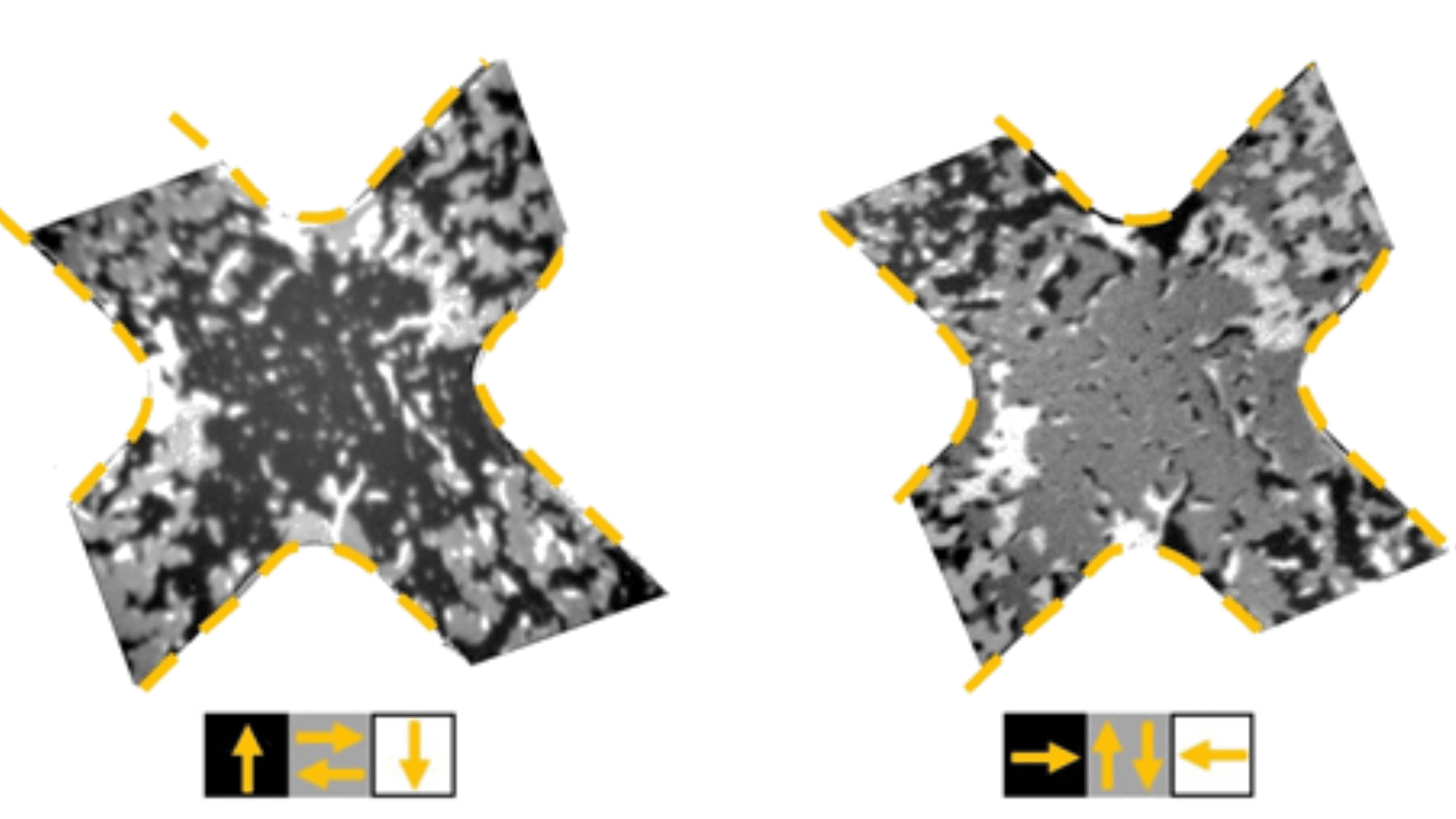

Ekip, iki döndürme mekanizmasını farklı akım darbeleri uygulayarak ayırt etti. SOT kaynaklı döndürme, akımın yönelimine duyarlıdır; ısı kaynaklı döndürme ise değildir. Araştırmacılar, 2.5 nanosaniyelik darbelerin SOT modeline, 100 nanosaniye veya daha uzun darbelerin ise termomagnetoelastik modele yol açtığını buldu. Jourdan, önceki deneylerin 1 mikrosaniyeden uzun darbeler kullandığını, bu yüzden muhtemelen ikinci rejimde olduklarını belirtiyor.
Bu bulgular, antiferromanyetiklerin bilgi depolama ve işlemeyle nasıl kullanılabileceğini anlamada önemli bir adım olmuştur.
