Gözlüklerde, akvaryumlarda ve birçok başka üründe bulunan akrilik veya pleksiglas olarak bilinen plastik, benzer malzemelerle ortak bir sorunu paylaşıyor: Malzemenin mukavemetini (şekil değişimine karşı direncini) artırmak genellikle onu daha kırılgan hale getiriyor. Kırılganlığı azaltmak veya mukavemeti artırmak için yapılan girişimler de genellikle erimiş malzemenin ya da “eriyiğin” viskozitesini yükseltiyor, bu da işlemeyi daha zor hale getiriyor. Şimdi bir kimyagerler ekibi, malzemeye nanopartiküller eklemenin hem mukavemeti hem de kırılmaya karşı direnci artırırken aynı zamanda eriyik viskozitesini de azaltabileceğini gösterdi. Ekip, bu keşfin geliştirilmiş polimer malzemelerin geniş bir sınıfının daha kolay üretimine yol açacağını umuyor.
Kimyager Hu-Jun Qian, polimer bilimcilerin uzun zamandır bu temel zorlukla – mukavemet-tokluk-işlenebilirlik “trilemması” olarak adlandırılan – karşı karşıya olduklarını söylüyor.
Mukavemet, bir malzemenin deforme olmaya başlamadan önce dayanabileceği stres miktarıdır, tokluk ise malzemenin kırılmadan önce emebileceği enerji miktarını yansıtır – kopmadan deforme olma kabiliyetinin bir ölçüsüdür. Dolayısıyla mukavemetli bir malzeme yüksek yükler taşıyabilir ancak limitinin ötesine itildiğinde aniden başarısız olabilir. Buna karşılık tok bir malzeme, enerjiyi emerek ve kırılmayı geciktirerek eğilebilir, esneyebilir veya akabilir – tıpkı bir futbol kaskının kabuğu veya yolcuları korumak için çarpma anında buruşan bir araba gibi.
Bazı araştırmacılar, organik moleküllerden oluşan nanokristaller ekleyerek mukavemeti ve tokluğu iyileştirmeyi başardılar. Kristaller içinde moleküller, çok sayıda nanometre boyutlu gözenek içeren katı ağlar oluşturuyor. Bir polimere karıştırıldığında, bu kristaller mikroskobik elekler gibi davranıyor. Polimer zincirleri hareket ettiğinde, gözeneklerden geçmeye veya onlarla hizalanmaya zorlanıyorlar, bu da zincir hareketliliğini kısıtlıyor. Polimerlerin bu artan katılığı aynı zamanda yerel stresin polimer ağı boyunca daha geniş bir şekilde iletilmesine olanak tanıyor, bu da konsantre stresten çatlakların oluşma olasılığını azaltıyor. Ancak, bu teknik genellikle eriyiğin viskozitesini artırarak işlemeyi zorlaştırıyor.
Qian ve meslektaşlarının yeni çalışması yirmi yıl önce yapılan bir keşiften ilham aldı: Bir polimere nanopartikül eklemek, nanopartiküller katı değil de deforme olabilen yüzeylere sahipse viskoziteyi azaltabilir. 2019’da simülasyonlar ve deneyler kullanarak Qian ve diğerleri bu numaranın neden işe yaradığını açıkladı: Polimerin uzun zincirleri, gösterdikleri gibi, yumuşak nanopartiküllerin engebeli, esnek yüzeylerine kısmen nüfuz edebilir ve bunlar boyunca kayabilir. Akan bir eriyikte, deforme olabilirlik partiküllerin yakındaki polimer zinciri segmentlerinin daha hızlı çözülmesine yardımcı olan bir yağlayıcı gibi davranmasına olanak tanır ve eriyik viskozitesini azaltır.
Bu içgörüyle donanmış araştırmacılar, şimdi pleksiglas dahil olmak üzere polimer camlar olarak adlandırılan malzeme sınıfını iyileştirmek için bu etkiden nasıl yararlanacaklarını göstermek üzere bir adım daha ileri gittiler. Deneylerde, tek zincirli polimerlerden topaklanmış nanopartiküller ekledikleri bir poli(etil metakrilat) polimeri kullandılar. Daha sonra bu tür iki karışık polimerin özelliklerini karşılaştırdılar: biri nanopartiküllerin sadece karıştırıldığı, ikincisi ise nanopartiküllerin arka plan polimerleriyle kimyasal olarak bağlandığı (çapraz bağlandığı) olanıydı. Standart ölçüm tekniklerini kullanarak, her iki prosedürün de mukavemeti ve tokluğu artırdığını buldular. Ancak ekip, karıştırılmış polimer karışımının aynı zamanda eriyiğin viskozitesini de azaltmasına şaşırdı.

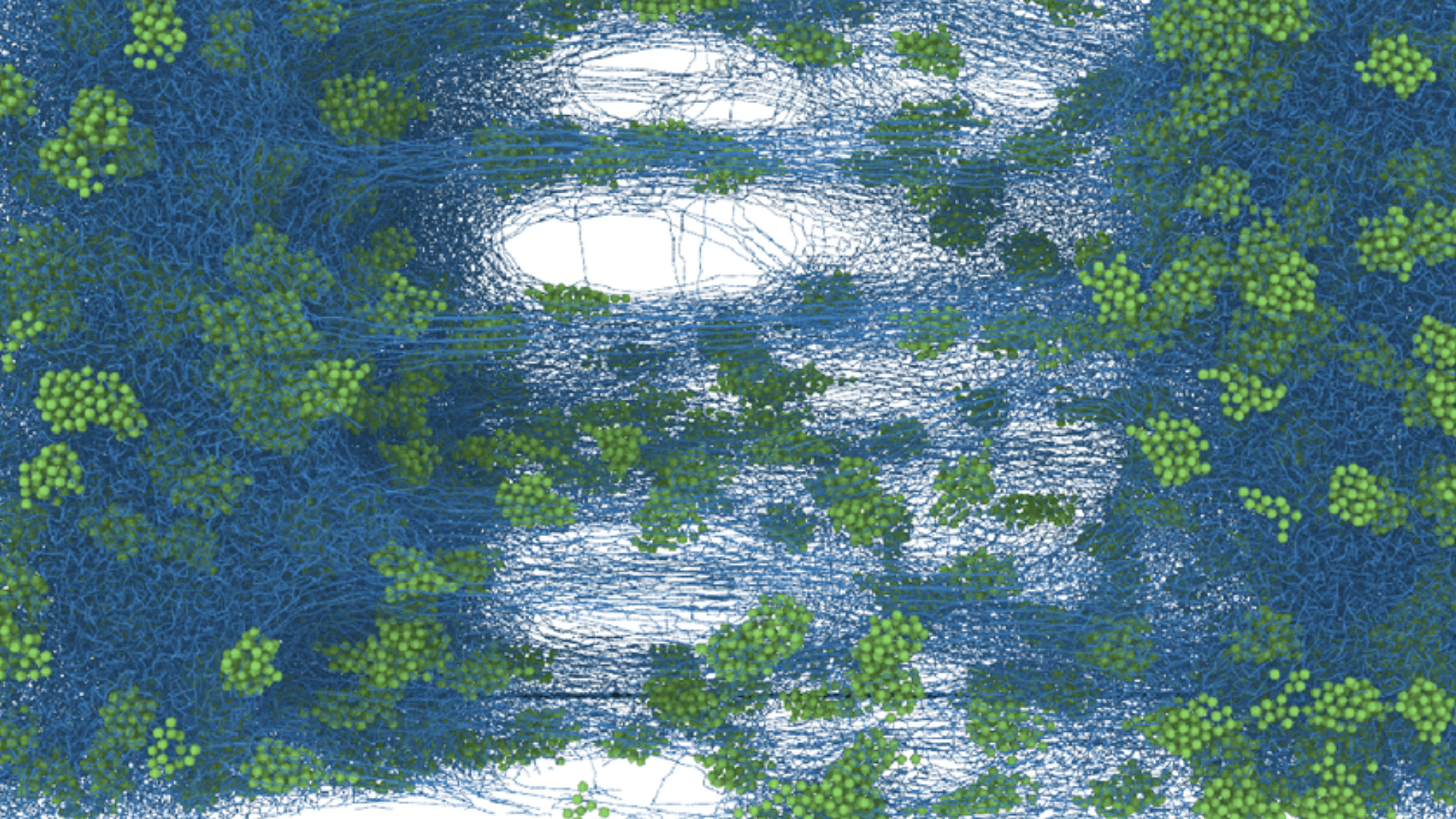

İlave deneyler ve moleküler dinamik simülasyonları, karıştırılmış polimerde ek olağandışı davranışlar ortaya çıkardı. Stres altındaki bir polimer camda, kırılma anının öncüsü olarak mikroskobik fibril-boşluk ağları oluşabilir – bu sürece çatlama denir. Bu süreç genellikle malzemeyi zayıflatır ve ani kırılgan bir kırılmaya yol açar. Ancak yeni karıştırılmış nanokompozitte, simülasyonlar nanopartiküllerin gerilme sırasında hareket ettiğini ve fibriller arasında dengeleyici çapraz bağlar oluşturduğunu gösterdi. Sonuç, plastiğin başarısız olmadan önce çok daha fazla enerji emmesine izin veren daha yavaş, daha yumuşak ve daha düzgün bir deformasyondur. Qian, “Bu yeniden dağılım, nanopartiküllerin yerel stres alanlarına uyum sağlamasına izin veriyor gibi görünüyor, etkili bir şekilde çatlamayı geciktiriyor ve sistemi stabilize ederek onu daha tok hale getiriyor” diyor.
Polimer uzmanı Çinli bilim insanı Wei Jiang, sonuçların önemli ve şaşırtıcı olduğunu söylüyor.
“Gelecekte bu, dengeli katılık ve tokluğa ve aynı zamanda iyi işlenebilirliğe sahip polimer malzemelerin tasarlanması ve hazırlanması için çok önemli olacak, ki bu polimer fiziğindeki en zorlu konulardan biridir.” şeklinde de açıklamada bulunuyor.
Kaynaklar:
- L. Zhang et al., “Single-chain nanoparticles break the strength-toughness-processability trilemma in polymer glasses,” Phys. Rev. Lett. 135, 118101 (2025).
- A. Tuteja et al., “Effect of ideal, organic nanoparticles on the flow properties of linear polymers: Non-Einstein-like behavior,” Macromolecules 38, 8000 (2005).
- T. Chen et al., “An unexpected N-dependence in the viscosity reduction in all-polymer nanocomposite,” Nat. Commun. 10, 5552 (2019).
